Mô tả

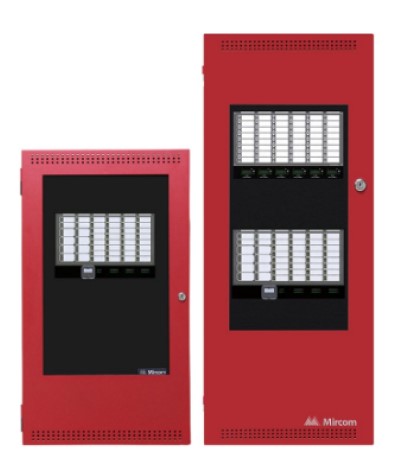

• Tủ trung tâm báo cháy FA-1000 Series của Mircom, sử dụng vi xử lý, là loại nhiều vùng (Multi-Zone), được thiết kế để mang lại sự linh hoạt tối đa, dễ dàng lắp đặt và vận hành. Hệ thống có thể cấu hình hoàn toàn từ bảng điều khiển phía trước bằng các nút nhấn và công tắc DIP, cho phép người dùng thiết lập hệ thống theo đúng yêu cầu cụ thể.

• Với dung lượng lớn các mạch khởi tạo (Initiating Circuits) được giám sát theo chuẩn Class A (Style D) hoặc Class B (Style B), và các mạch báo động (Indicating Circuits) được giám sát theo chuẩn Class A (Style Z) hoặc Class B (Style Y), dòng FA-1000 đáp ứng hầu hết các ứng dụng thực tế.

• Hệ thống FA-1000 bao gồm khung tủ trung tâm báo cháy chính (Main Fire Alarm Chassis), nơi lắp đặt và điều khiển tất cả các mô-đun khác. Người dùng có thể lắp thêm các mô-đun mở rộng để cấu hình hệ thống phù hợp với nhu cầu, bao gồm: mạch báo động (Indicating Circuit), mạch khởi tạo (Initiating Circuit) và mô-đun rơ-le. Ngoài ra, hệ thống còn hỗ trợ lắp thêm các mô-đun tùy chọn như: UDACT-300A Digital Communicator và PR-300 Polarity Reversal/City Tie Module.

• Được trang bị công tắc DIP cấu hình (Configuration DIP Switches) trên mô-đun hiển thị chính (Main Display Module), tủ trung tâm báo cháy FA-1000 được cài đặt thông qua sự kết hợp giữa công tắc DIP và các nút nhấn. Với phương thức cấu hình này, người dùng có thể xác định hệ thống hoạt động theo một giai đoạn (Single Stage) hoặc hai giai đoạn (Two Stage), cũng như thực hiện các chức năng khác như kiểm tra một người (One Man Walk Test).

Tính năng

• Được chứng nhận theo tiêu chuẩn UL 864, phiên bản 9

• Dung lượng hệ thống lớn

• Thiết kế dạng mô-đun

• Mỗi mạch báo động (Indicating Circuit) có thể cấu hình cho phép tắt âm (Silenceable) hoặc không cho phép tắt âm (Non-Silenceable)

• Thiết bị phát âm báo (Audibles) có thể cấu hình ở chế độ Liên tục (Steady), Mã Temporal (Temporal Code), Mã California (California Code) hoặc March Time

• Mỗi mạch kích hoạt (Initiating Circuit) có thể cấu hình thành: Báo động (Alarm), Giám sát (Supervisory), Nước chảy (Waterflow) hoặc Sự cố (Trouble)

• Hai đèn LED cho mỗi mạch kích hoạt: một LED báo Sự cố (Trouble) và một LED báo Trạng thái (Status)

• Mạch báo động và kích hoạt có thể được ngắt riêng lẻ bằng công tắc DIP

• Cấu hình được: Ngăn tắt tín hiệu (Signal Silence Inhibit), Tự động tắt tín hiệu (Auto Signal Silence), Hoạt động hai giai đoạn (Two-Stage Operation) và Chế độ kiểm tra một người (One Man Walk Test)

• Hỗ trợ chế độ báo động, giám sát và sự cố liên tiếp (Subsequent Alarm, Supervisory and Trouble operation)

• Hai ngõ ra cấp nguồn khói có thể reset (4 dây), tối đa 200 mA mỗi ngõ

• Tiếp điểm rơ-le phụ cho Báo động chung (Common Alarm), Giám sát chung (Common Supervisory) và Sự cố chung (Common Trouble Relay) (mỗi tiếp điểm dạng C, 28VDC @ 1A tải thuần trở)

• Giao tiếp RS-485 với bảng hiển thị từ xa RA-1000 Remote Multiplex Annunciators

• Giao tiếp với đèn báo sự cố từ xa (Remote Trouble Indicator)

• Dễ cấu hình bằng nút nhấn và công tắc DIP trên bảng điều khiển phía trước

• Các mạch báo động và rơ-le phụ hoàn toàn có thể lập trình tại công trường

• Bảo vệ chống nhiễu điện áp quá độ (Transient Protection) mạnh mẽ

• Nhãn trượt (slide-in) để định danh vùng (zone identification)

• Có sẵn bộ nguồn 6A hoặc 12A

• Cửa tủ có thể tháo rời để dễ lắp đặt và bảo trì

• Khối terminal có thể tháo rời để dễ đi dây và bảo trì
